Κατασκευή της νέας γέφυρας Τ4 Παραδείσια-Τσακώνα

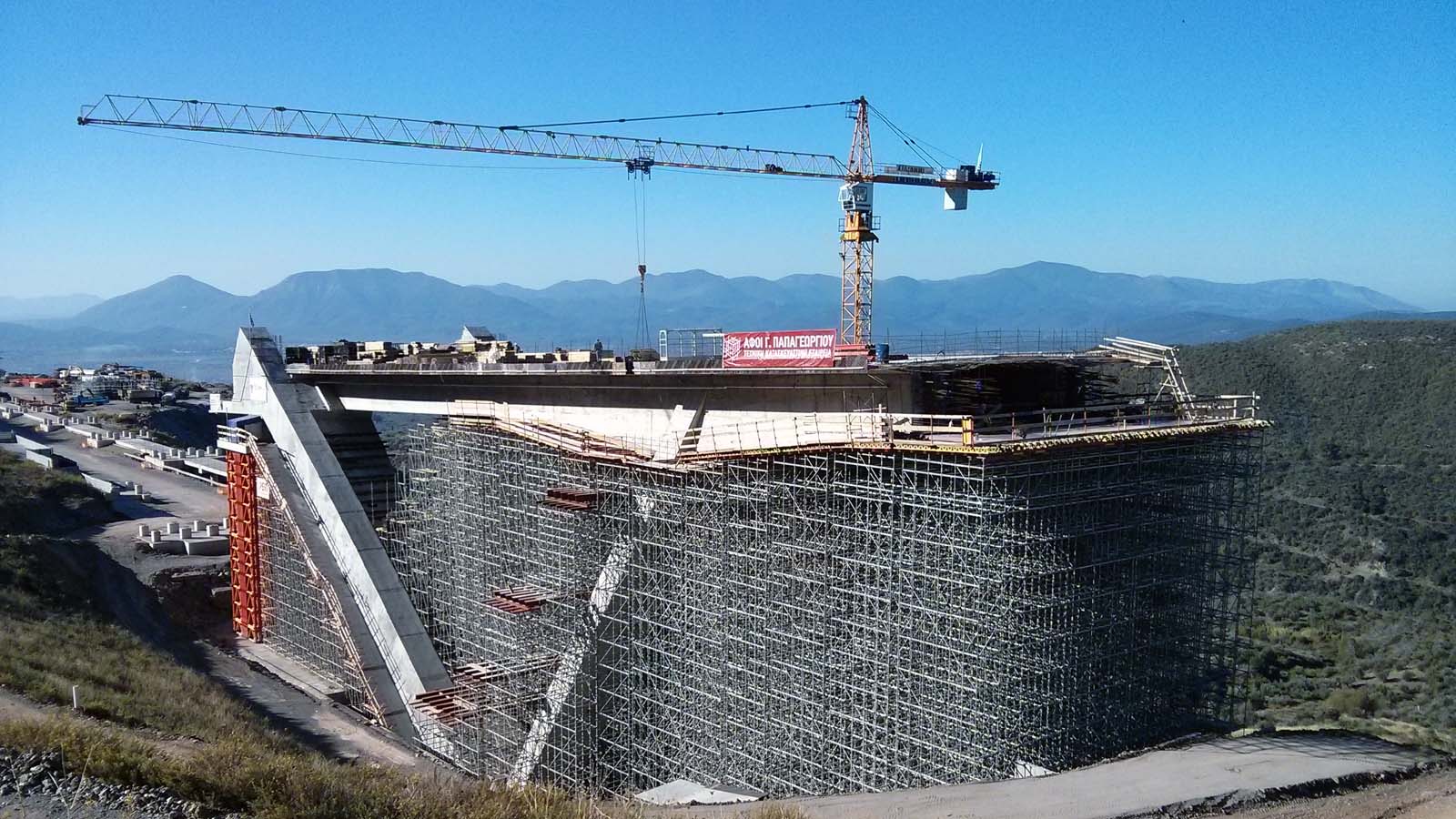

Γεφυρα Τ4 Παραδείσια-Τσακώνα

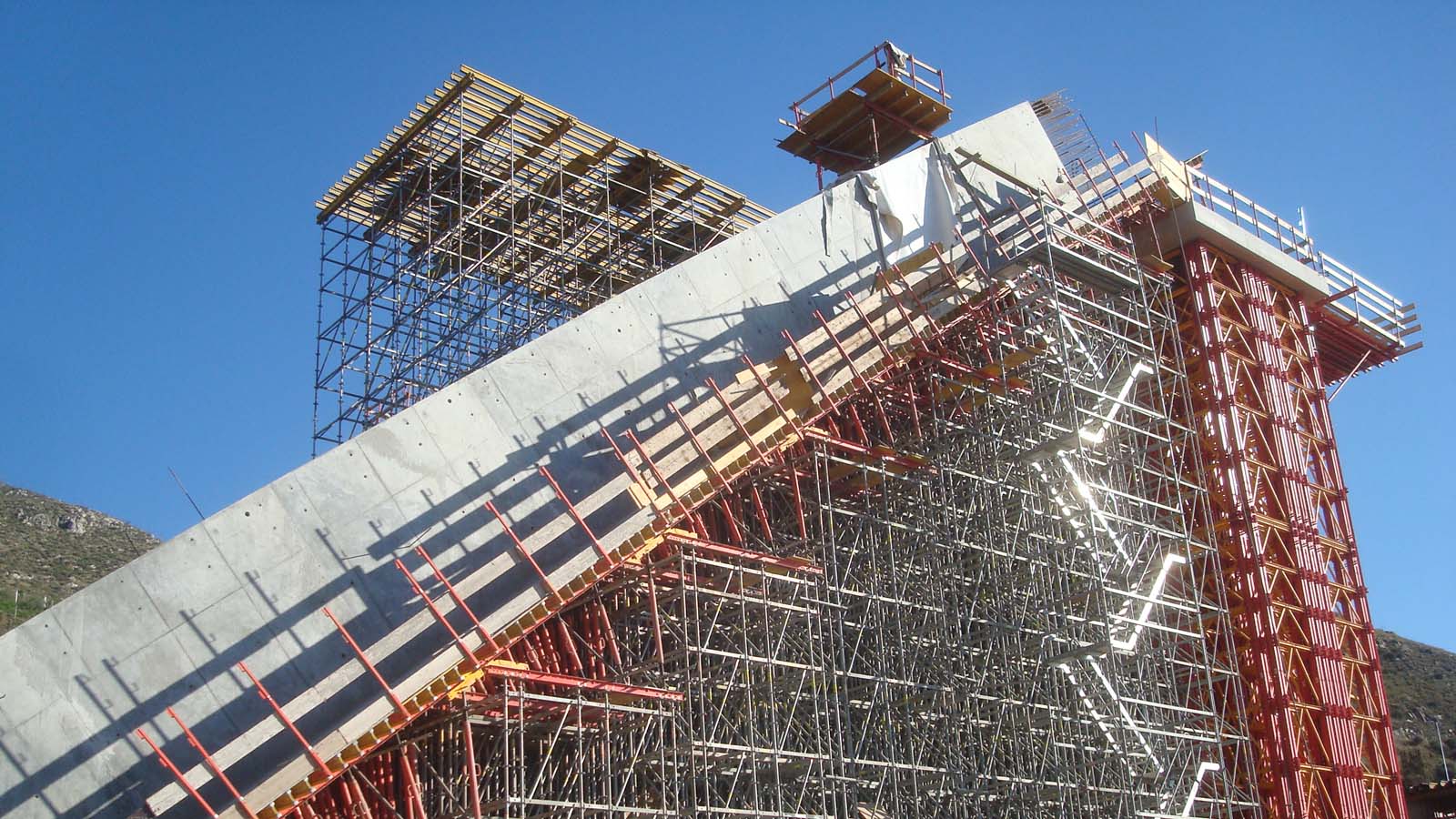

Γεφυρα Τ4 Παραδείσια-Τσακώνα

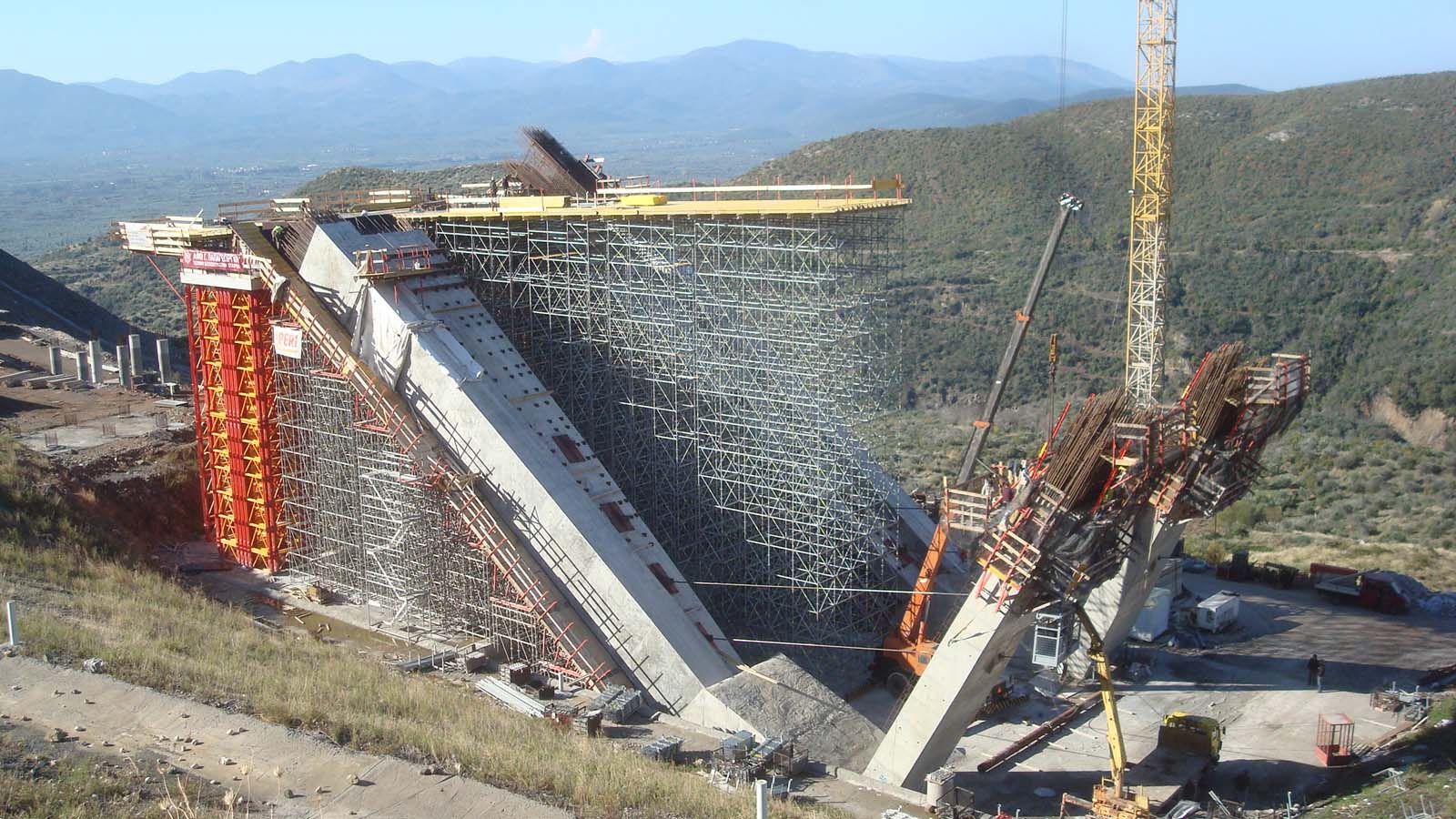

Γέφυρα-Τ4-Παραδείσια-Τσακώνα

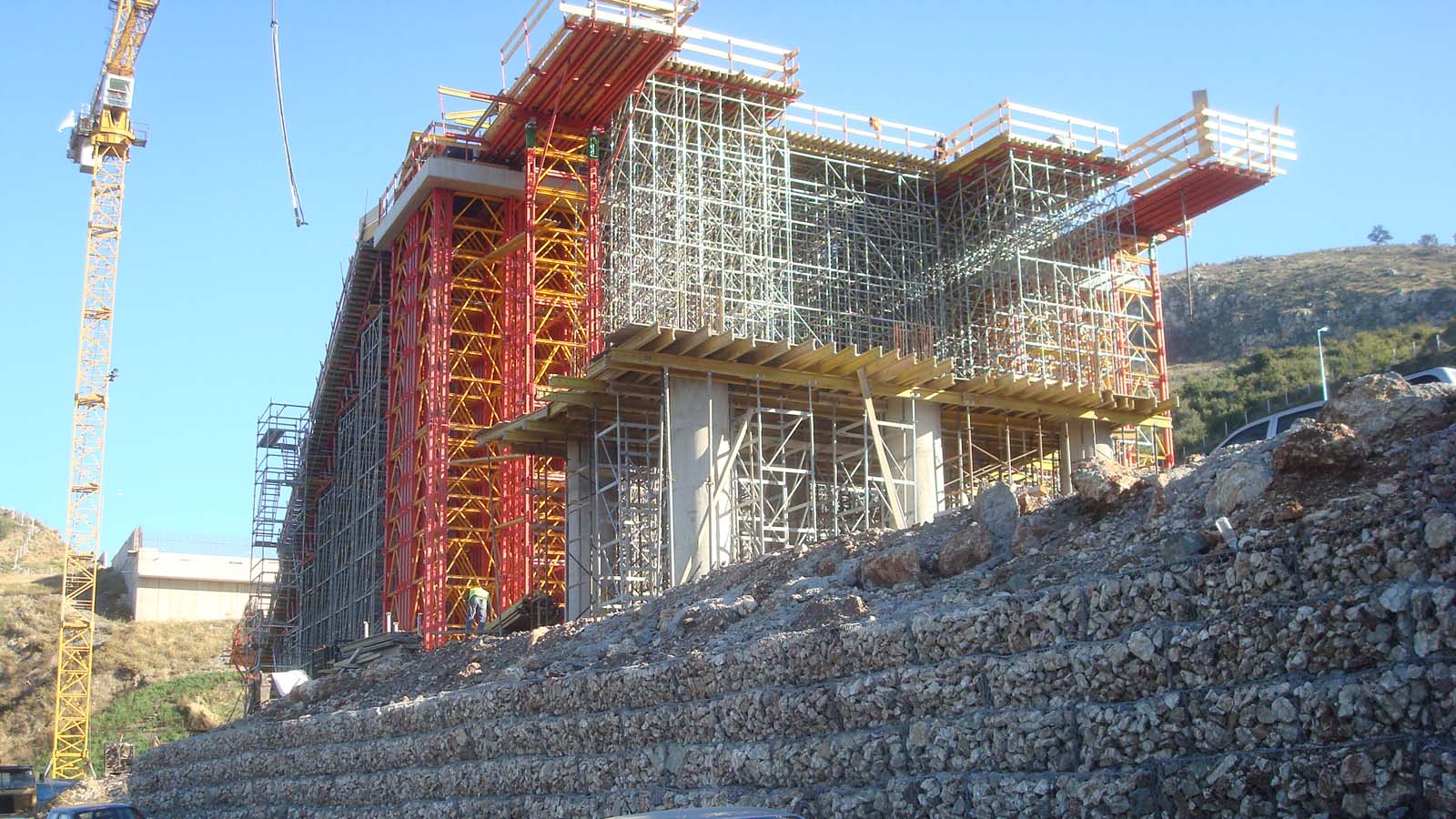

Γέφυρα-Τ4-Παραδείσια-Τσακώνα

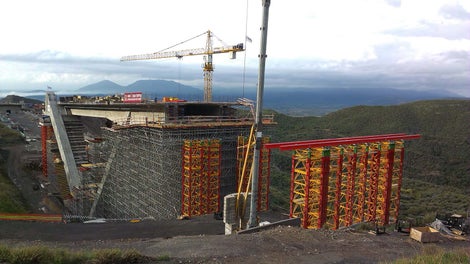

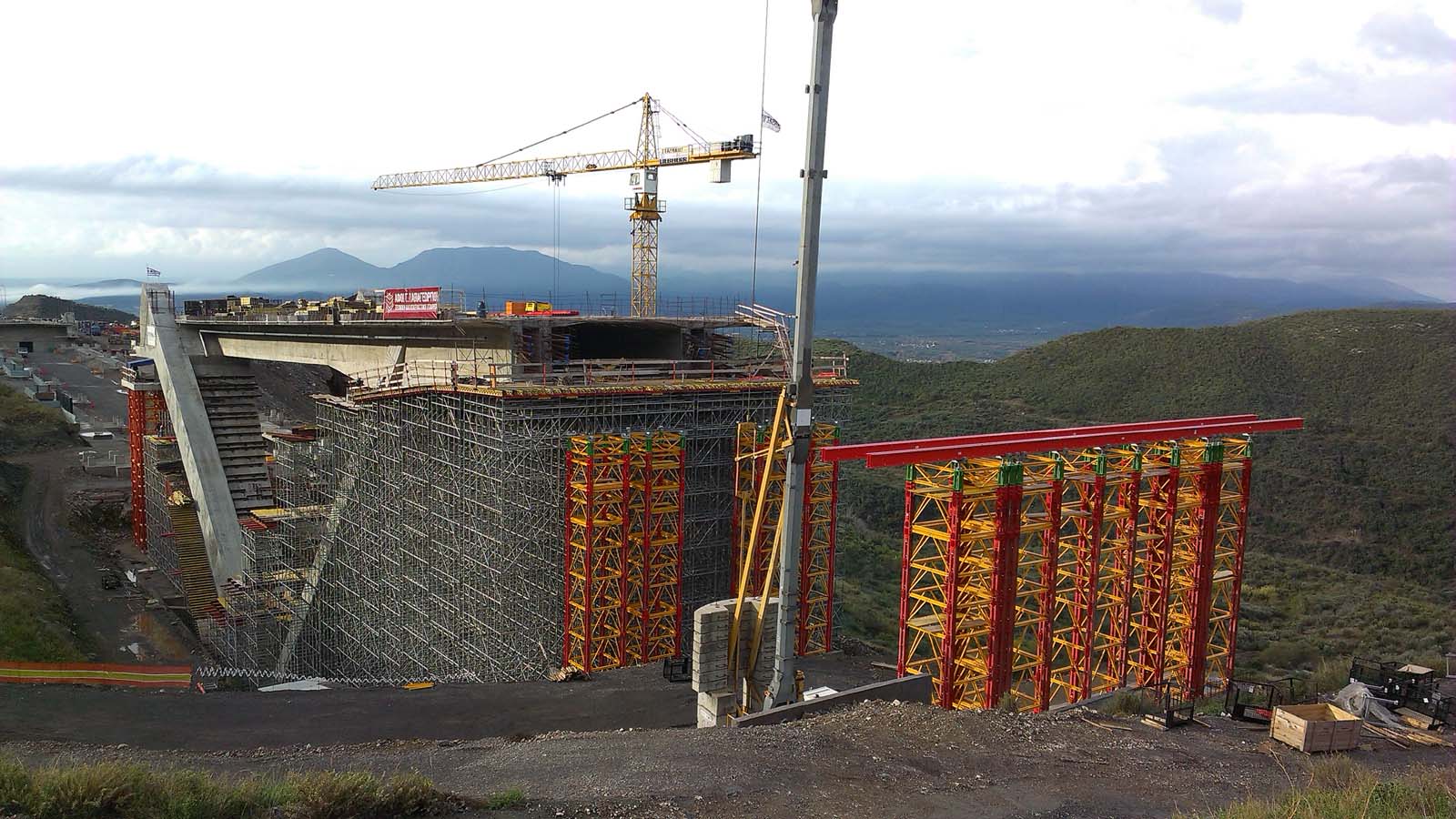

Γέφυρα-Τ4-Παραδείσια-Τσακώνα

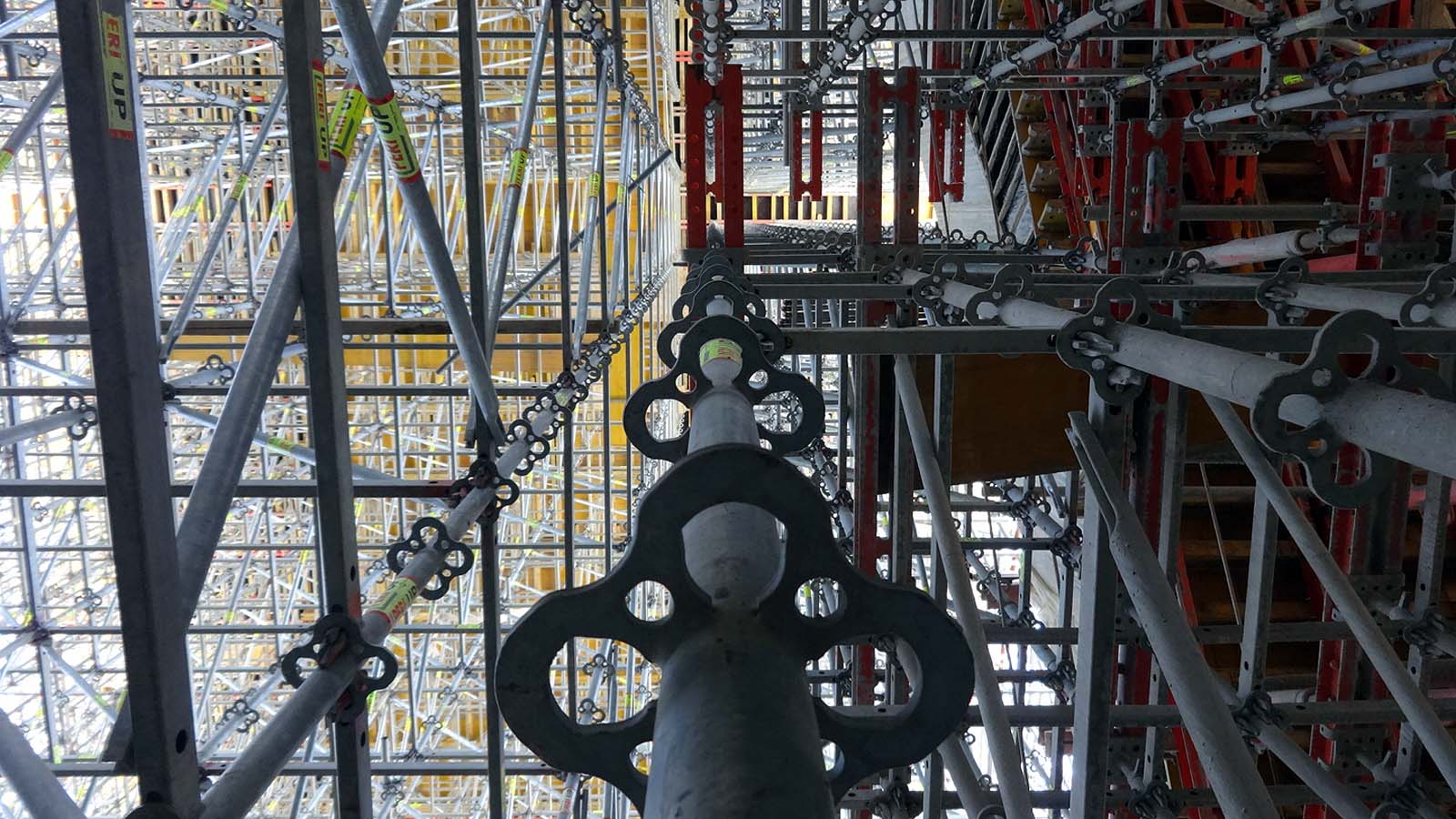

Γέφυρά-Τ4-Παραδείσια-Τσακώνα
Γέφυρα-Τ4-Παραδείσια-Τσακώνα
Γέφυρα-Τ4-Παραδείσια-Τσακώνα
Γέφυρα-Τ4-Παραδείσια-Τσακώνα
Γέφυρα-Τ4-Παραδείσια-Τσακώνα
Γέφυρα-Τ4-Παραδείσια-Τσακώνα
1
/
11

Πληροφορίες Έργου

Τοποθεσία: Παραδείσια-Τσακώνα, Ελλάδα

Το συνολικό μήκος της γέφυρας είναι 390μ και το πλάτος αυτής 22μ. Τα 2/3 της γέφυρας είναι αναρτημένα σε ένα χαλύβδινο τόξο και κατασκευάστηκαν χρησιμοποιώντας την μέθοδο σύμμεικτης κατασκευής. Για το βορειότερο τμήμα της γέφυρας, επελέγη μια υπερκατασκευή από προεντεταμένο σκυρόδεμα διπλής κιβωτοειδούς κατά πλάτος διατομής.  Το στοιχείο στήριξης της γέφυρας είναι ένας τεράστιος διπλός πυλώνας, ύψους περίπου 30μ, ο οποίος έχει ασύμμετρο σχήμα V. Από τη μία πλευρά, αυτό χρησιμεύει ως ενδιάμεση στήριξη για τo επί τόπου σκυροδετημένo τμήμα της γέφυρας και, αφετέρου, ως στοιχείο στήριξης της άκρης του χαλύβδινου τόξου.

Απαιτήσεις

  • Μορφολογία του εδάφους
  • Αυστηρό χρονοδιάγραμμα

Πελάτης

ΤΕΡΝΑ Α.Ε

Πλεονεκτήματα του πελάτη

  • Η PERI παρείχε μία ολοκληρωμένη λύση μεταλλοτύπου και ικριωμάτων τόσο για την κατασκευή των πυλώνων όσο για την κατασκευή όλης της γέφυρας.
  • Η λύση που παρείχε η PERI απαρτιζόταν από ενοικιαζόμενο εξοπλισμό.
Ντονάς Νικόλαος
Νικόλαος Ντονάς
Διευθυντής Έργου

Η Peri πρόσφερε την καλύτερη τεχνική και οικονομική λύση, παρά την δυσκολία του έργου, ιδίως για την κατασκευή του "καταστρώματος πρόσβασης".

Είμαστε απόλυτα ικανοποιημένοι από την απόφασή μας να επιλέξουμε την Peri Hellas ως προμηθευτή μεταλλοτύπου και ικριωμάτων.



Ειδικότερα:



• Για τις πολύτιμες συμβουλές και την άριστη συνεργασία, για την επιλογή των σωστών λύσεων, λαμβάνοντας υπόψη τον αρχικό σχεδιασμό της δομής.
• Για την άριστη προετοιμασία, την έγκυρη παράδοση των κατασκευαστικών σχεδίων.
• Για την έγκαιρη παράδοση όλων των απαιτούμενων υλικών.
• Για την τεχνική υποστήριξη  επί τόπου στο εργοτάξιο καθ’ όλη τη διάρκεια της συναρμολόγησης από την ομάδα ειδικών που υπάρχει στο εργοτάξιο.

Θα πρέπει να σημειωθεί ότι η Peri απέδειξε την τεχνική υπεροχή στο σχεδιασμό ειδικών λύσεων σε οποιοδήποτε έργο απαιτείται.

Οι λύσεις της PERI

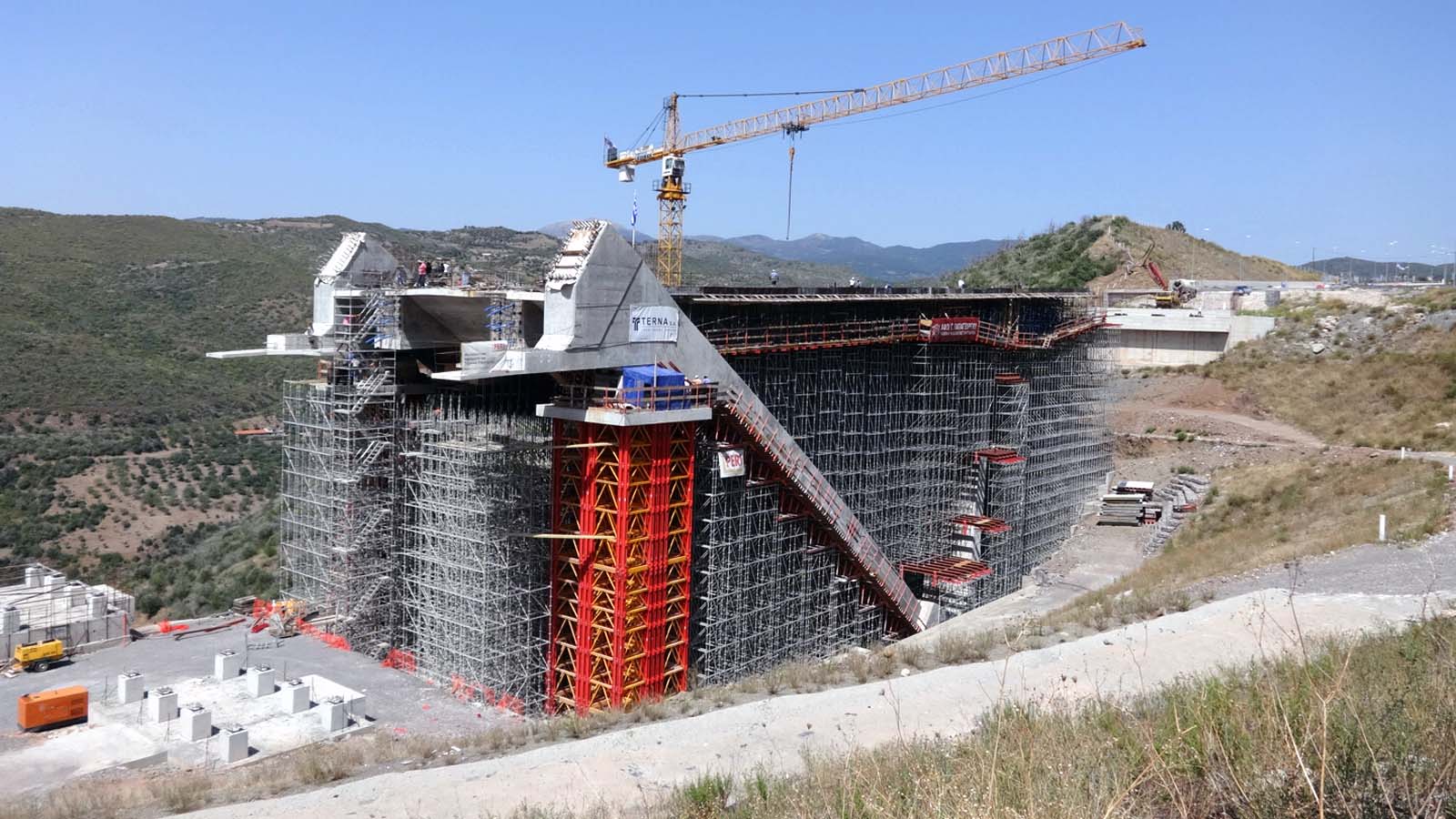

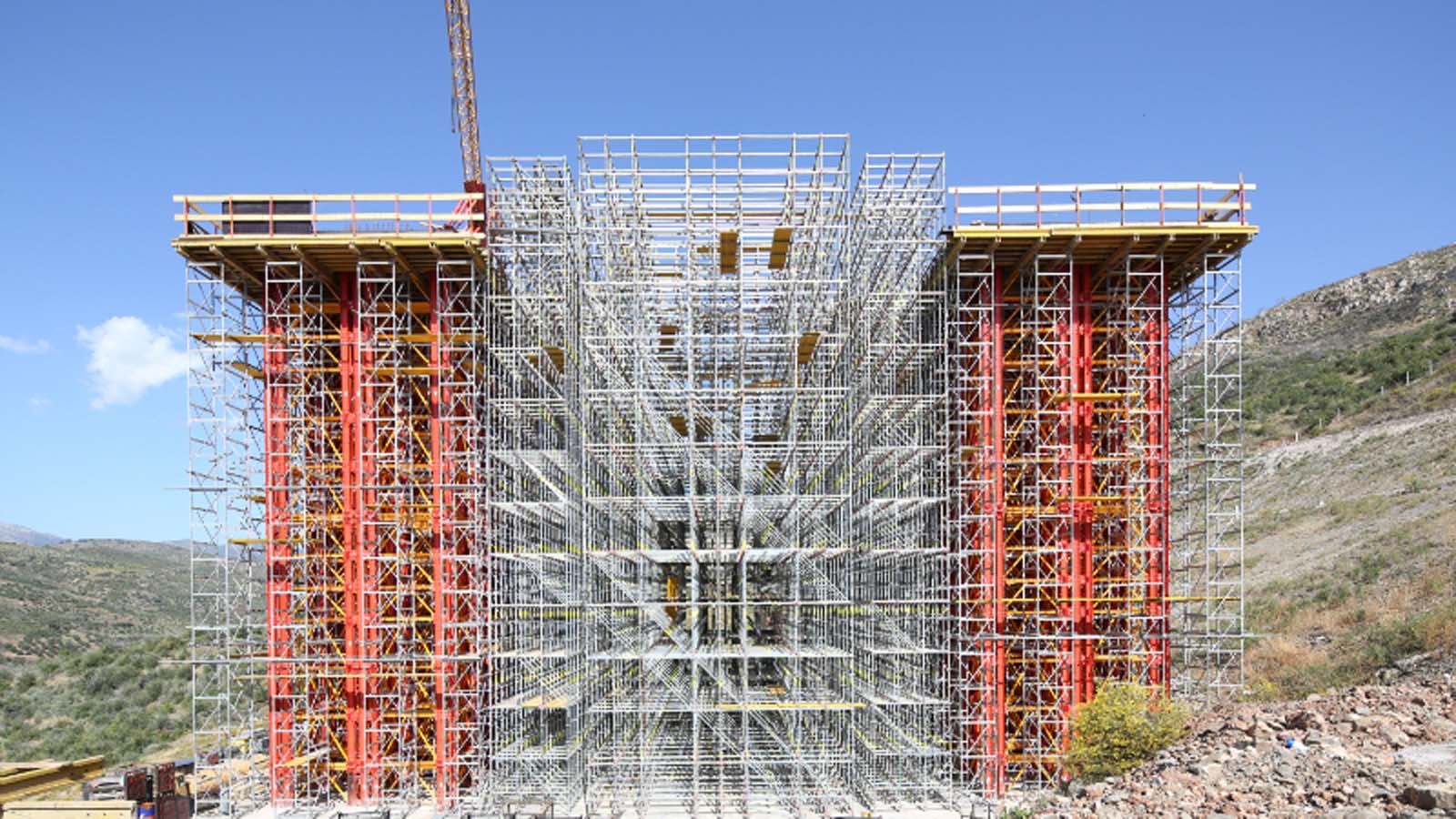

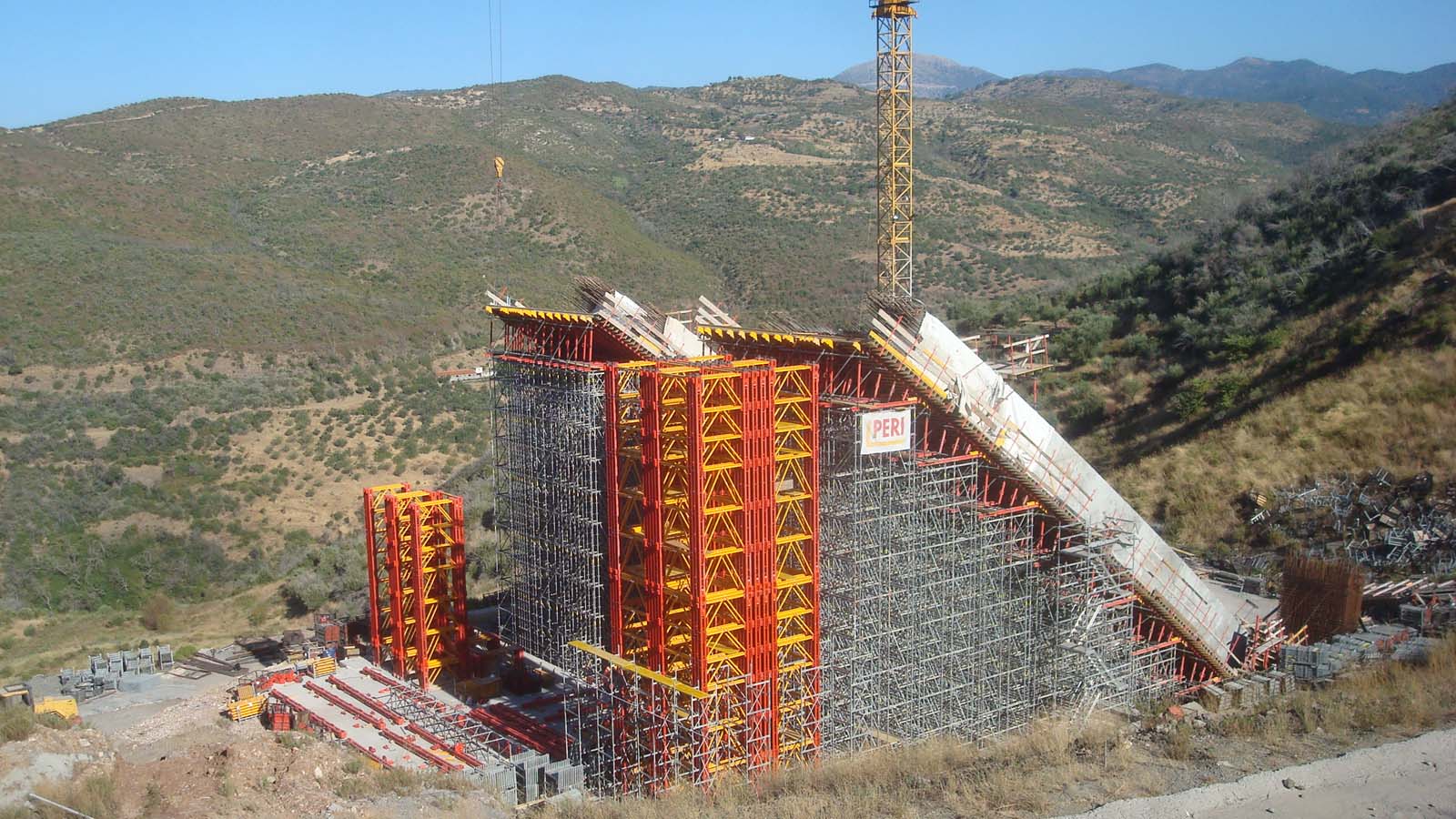

Χρησιμοποιήθηκαν σε συνδυασμό μεταξύ τους δύο αρθρωτά συστήματα της PERI προκειμένου να μεταφερθούν με ασφάλεια τα υψηλά φορτία στο έδαφος. Για τους πυλώνες χρησιμοποιήθηκε το σύστημα υποστύλωσης PERI UP ROSETT FLEX σε συνδυασμό με καλούπι ξυλοτύπου PERI VARIO & MULTIFLEX τα οποία στήριξαν αυξανόμενα την υπερκείμενη κατασκευή μέχρι την τελική στήριξη τους πάνω από το ύψος των 20μ. Στο σύστημα υποστύλωσης χρησιμοποιήθηκαν οριζόντιοι δοκοί ζεύξης διαστάσεων 25, 50, 75 και 150εκ.  Ο κάνναβος των ικριωμάτων μπορούσε να προσαρμοστεί εξαιρετικά ευέλικτα ώστε να ταιριάζει στην γεωμετρία και τις στατικές απαιτήσεις.  Αυτό επέτρεψε την κατασκευή πολυγωνικών 32ο έως 36ο κεκλιμένων μεσόβαθρων και στις δύο πλευρές της γέφυρας σε οκτώ τμήματα, μήκους 4,50 μ. περίπου.

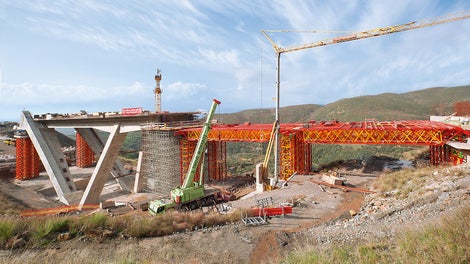

Οι δικτυωτοί δοκοί αποτελούνται από ενοικιαζόμενα εξαρτήματα του συστήματος PERI VARIOKIT και στηρίζουν το λοξά τοποθετημένο καλούπι του PERI VARIO GT 24 και μεταφέρουν τα φορτία του καλουπιού και της σκυροδέτησης με ασφάλεια στο ικρίωμα. Επιπρόσθετα τα εξαρτήματα του συστήματος VARIOKIT αποτελούν τον κύριο πυρήνα για την διαμόρφωση πύργων υποστύλωσης βαρέως τύπου. Στην περιοχή της σύνδεσης της γέφυρας με το χαλύβδινο τόξο χρησιμοποιήθηκαν δύο πύργοι υποστύλωσης βαρέως τύπου μήκους 42μ και ύψους 17μ προκειμένου να φέρουν φορτία μέχρι την πλήρης κατασκευή της γέφυρας. Λόγω της αναγκαιότητας για μακροχρόνια χρήση των δύο πύργων σχεδιάστηκαν, ώστε να φέρουν φορτία 1.200t καθώς και σεισμικά φορτία και οριζόντια φορτία. Για μεγάλα συγκεντρωμένα φορτία, διαμορφώθηκαν τέσσερις τυποποιημένοι πύργοι διαστάσεων 2,00x2,00μ οι οποίοι μπορούσαν να συνδυαστούν μέσω πρόσθετων πλαισίων 37,50 εκ. Για την διαμόρφωση αυτών το πύργων χρησιμοποιήθηκαν ενοικιαζόμενα εξαρτήματα και εξαρτήματα σύνδεσης που έχουν εξεταστεί με δοκιμή τύπου.
